Двухстворчатые люки скрытого монтажа

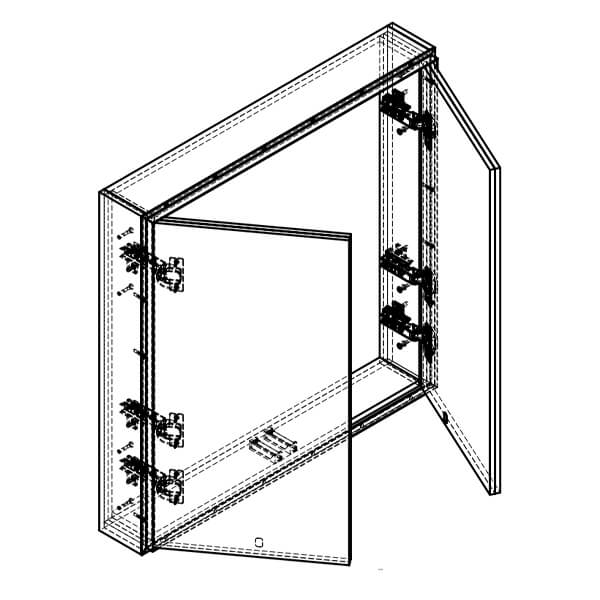

Двухстворчатые люки скрытого монтажа предназначены для случаев, когда нужен удобный доступ к коммуникациям через широкий ревизионный проём. Такое решение подходит для инженерных зон, технических помещений и объектов, где стандартного одностворчатого люка уже недостаточно по ширине или по удобству доступа.

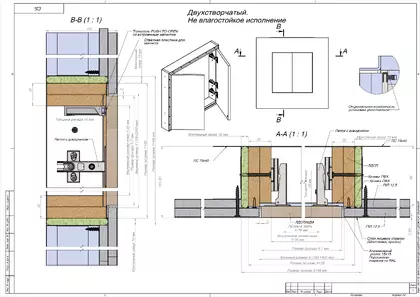

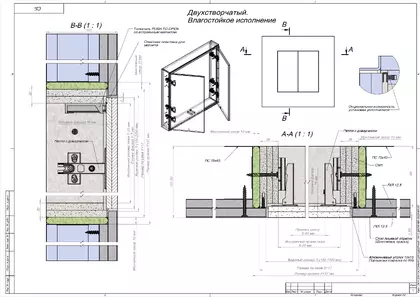

По документации двухстворчатые люки выполняются в серии 75 с двойной обшивкой и могут быть как во влагостойком, так и в невлагостойком исполнении. Конструкция оснащается петлями с доводчиком, системой PUSH-TO-OPEN со встроенным магнитом, рассчитана под последующую отделку и допускает опциональную установку уплотнителя. Толщина фасада составляет 16 мм, монтажный зазор — 10 мм, а видимый размер по ширине может достигать 1400 мм. Это практичное решение для объектов, где важны большой проём доступа, аккуратный внешний вид и надёжная работа конструкции.

Двухстворчатые люки скрытого монтажа предназначены для широких ревизионных проёмов, где стандартного одностворчатого решения уже недостаточно по ширине или по удобству доступа.

Форма: прямоугольная
Высота: от 200 до 2200 мм
Ширина: от 400 до 1400 мм
Глубина: 65 или 101 мм
Материал(опционально): ЛДСП, МДФ, фанера, СМЛ
Толщина рамы:
- при использовании ЛДСП, МДФ - 32 мм
- при использовании фанеры - 30 мм
- при использовании СМЛ - 20 мм (26 мм на петельной стороне)
Толщина полотна: 16 мм (для всех материалов)
Схема открывания: распашная
Метод открывания и фиксации: PUSH-TO-OPEN
Метод сборки на производстве: крепеж элементов рамы и фурнитуры на евровинтах и саморезах
Угол открывания полотна: Угол открывания полотна: 110 градусов (опционально 165 градусов)

Размеры указаны по видимой части конструкции. Для точного чертежа задайте параметры в форме выше.

		ширина левой створки (Х),мм												ширина правой створки (Х),мм
	Размер по видимой части конструкции, Х х Y	150	200	250	300	350	400	450	500	550	600	650	700	700	650	600	550	500	450	400	350	300	250	200	150
высота (Y), мм	150
	200
	250
	300
	350
	400
	450
	500
	550
	600
	650
	700
	750
	800
	850
	900
	950
	1000
	1050
	1100
	1150
	1200
	1250
	1300
	1350
	1400
	1450
	1500
	1550
	1600
	1650
	1700
	1750
	1800
	1850
	1900
	1950
	2000
	2050
	2100
	2150
	2200

Укажите параметры в форме выше — система подготовит чертёж с вашими размерами.

1. Подготовить проем для монтажа.
Внутренние размеры проема должны быть на 10...20 мм больше внешних габаритов рамы люка.
2. Выставить раму люка внутри проема при помощи лазерного или пузырькового уровня соблюдая правильную геометрию (вертикальность правой и левой части рамы и горизотальность нижней и верхней части рамы)
3. Отрегулировать положение рамы в проеме по глубине с таким расчетом чтобы внешний торец металлического уголка совпадал с предполагаемой плоскостью финишной отделки стены.
3. Зафиксировать раму при помощи проставок, саморезов или дюбель-гвоздей
4. Установить полотно люка
5. Отрегулировать полотно люка при помощи регулировок петель для получения ровного зазора по всему периметру.
6. Закрепить раму при помощи монтажной пены
7. После нанесения финишной отделки отрегулировать при помощи петель и толкателя PUSH-TO-OPEN плоскость полотна для точного совпадения с плоскостью стены

Сертификат на двухстворчатые люки подтверждает соответствие продукции и пригодится для проектной или закупочной документации.
